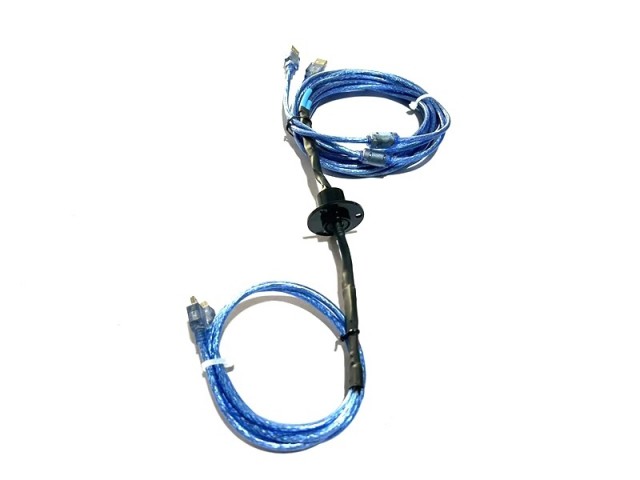

USB滑环,实现旋转设备稳定数据传输的关键组件,USB滑环（USB Slip Ring）是一种特殊的旋转电气连接装置，能够在设备360°连续旋转的过程中，稳定传输USB信号和电力，避免线缆缠绕问题。它广泛应用于机器人、摄像头云台、工业自动化设备等领域，是旋转部件与固定部件之间实现数据传输的核心元件。

结构组成，转子（旋转端）与旋转部件连接，内置导电环和电刷，负责传递信号和电力。定子（固定端）连接固定设备端，通过弹性触点与转子保持接触。内部电路USB 2.0滑环：支持4线传输（2条电源线+2条差分数据线），带宽480 Mbps。  通常采用金属或工程塑料，提供电磁屏蔽和机械保护。

工作原理通过转子的导电环与定子的弹性电刷接触，在旋转中保持电路连通。信号传输：USB差分信号需低噪声环境，高速版本（如USB 3.0）需独立屏蔽层防止干扰。电力传输：支持5V电压，电流承载能力通常为1-3A（取决于线径设计）。

典型应用场景,领域用途,工业自动化  机械臂旋转关节、旋转工作台的数据与传感器信号传输， 安防监控云台摄像机360°旋转时的视频流传输，医疗设备，CT机旋转扫描单元与控制系统的通信 ， 新能源，风力发电机桨叶角度传感器的实时数据传输，雷达旋转基座与指挥系统的信号连接.

        .

选型关键参数，USB

协议版本,USB 2.0,适合高清视频等高速需求。电流容量,需匹配设备功耗（如摄像头通常需1A，工业设备可能需更高）。 转速限制：精密滑环支持>300 RPM，普通型号约100-200 RPM。

防护等级：工业环境需IP54以上防尘防水。  寿命周期：优质滑环可达500万转以上（电刷镀金可延长寿命）。

常见问题与解决方案,信号衰减：选择带屏蔽层的型号，缩短传输距离（建议<5米）。接触不良：定期清洁电刷触点，避免氧化或灰尘堆积。 供电不足,确认滑环电流承载能力，必要时外接独立电源.

USB滑环通过精密机械与电路设计，解决了旋转设备的数据传输难题。选型时需综合评估带宽、转速、环境适应性等参数。随着USB4和Type-C接口的普及，未来滑环将向更高集成度、支持PD快充和超高速传输的方向发展。
